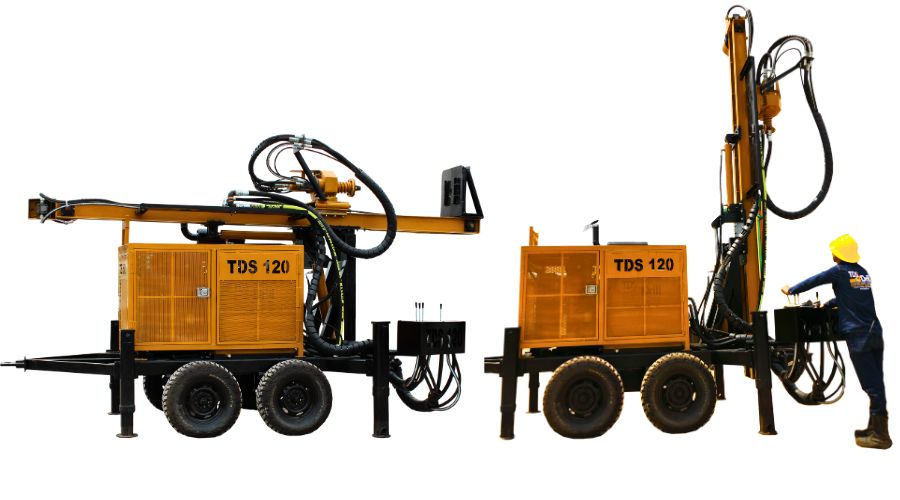

MAQUINARIA TDS 120
POWER HYDRAULICS

Equipo de perforación diseñado y fabricado para múltiples trabajos como micropilotes y elaboración de pozos de agua. toda su estructura tiene la calidad y robustes para el trabajo pesado.

Coctactanos

Cotización

Rotarias

Nuestras rotarias son diseñadas con la versatilidad y robustez que nos caracteriza, brindando a nuestros clientes rendimiento, y fácil acceso a rodamientos y retenedores, ya que las fabricamos con elementos comerciales y de uso industrial. Adicionalmente son de doble motor hidráulico duplicando el torque, multiplicado por nuestras transmisiones que reducen la velocidad de giro y aumentando en la misma proporción el torque final de la rotación.

Torres De Perforación

Las torres de perforación son diseñadas acorde al torque de la rotaria y a la capacidad total del equipo, teniendo en cuenta peso, longitud, movilidad, resistencia y versatilidad. Usamos sistema de doble cadena independiente paso 60, 80 de dos o tres carriles con
tensores independientes y un motor hidráulico de alta capacidad para garantizar un sistema de elevación óptimo.

Torres De Perforación

Estructura Y Certificacion

La estructura general del equipo brinda seguridad y robustez, tráileres con uno, 2 o 3 troques para permitir un fácil transporte, adicionalmente y bajo requerimientos de nuestros clientes podemos fabricar con orugas. Todos nuestros equipos cuentan con la documentación requerida por los entes de control, tales como manifiesto de importación del motor diese. Certificado de fabricación expedido por nuestra empresa que se encuentra legalmente constituida y avalada por la super industria de comercio y finalmente la factura de venta del equipo.

!Tu proyecto es único y merece una solución personalizada¡

Contáctanos

Alcances del equipo

Datos Técnicos

TDS 120 POWER HYDRAULICS	VERTICAL	HORIZONTAL
CAPACIDAD DE PERFORACIÓN
Diámetro de perforación	hasta 14 pulg	6 pulgadas
Longitud de perforación	120-150 metros	70 metros
VELOCIDAD DE ROTACIÓN
Derecha	30-90	30-90
motor rotatorio superior	2 motores hidráulicos	2 motores hidráulicos
SISTEMA HIDRÁULICO
Fuerza de elevación pull down	9 toneladas	9 toneladas
Torque de rotación	32,000 lb.pulg.	16,000 lb.pulg.
SISTEMA DE PERFORACIÓN
longitud de torre	4,5 metros	2,5 metros
Tipo de cadena	2 carriles paso 60	2 carriles paso 60
UNIDAD DE POTENCIA
Motor diésel	Cummins 4BT	Cummins 4BT
Bomba hidráulica	engranajes 2 cuerpos 3000psi	engranajes 2 cuerpos 3000psi
sistema de refrigeración	radiador	radiador

Equipo de perforación para desarrollar múltiples procesos de perforación, micropilotes y pozos de agua, unidad hidráulica para perforación de drenes y anclajes.
Tráiler reforzado con dos troques, 4 llantas y un tiro.
Torre de perforación de 4.5m de longitud con sistema de cilindro para el sistema de elevación de la rotaria. base porta bocín. Para tubería de perforación de 2 7/8 y 3 ½ de 3m de longitud.
Cadena triple carril, eslabonada y poleas.
Motor diésel cummins 4bt turbo
Bomba hidráulica doble de alta presión
Rotaria con doble motor hidráulico de alto alcance, swivel de alto flujo, con sistema de amortiguamiento para uso de martillo de fondo.
4 patas estabilizadoras de accionamiento mecánico

Sistema hidráulico basculante en el izado y acostado de la torre y deslizamiento sobre su base para transporte.
Tanque hidráulico en lamina HR 1/8 con todos sus controles de entrada independiente.
Tanque de combustible en lamina HR de 1/8 con salida, retorno y boca para llenado.
Tablero eléctrico, con medidor de rpm, hodómetro, voltímetro, suiche de encendido y control de aceleración.
Base porta rotaria con desplazamiento de 180°
Sistema de control para verificación de presiones.
Mandos hidráulicos de 3/4 pulgada.
Sistema de filtración en la succión y en una línea de retorno.
Base reforzada y distribución de todos sus elementos sobre la misma base.
